Multi-Viewer

Key Features

Key Features Pure Hardware Architecture Modular Design , Hot Swap Input/Output Card/Fan/Power Supply Seamless Switch Input / Output signal format DVI, HDMI, 4, 6, 9, 12, 16 Numbers of Input Channels , resolution full HD1080P Single Output , Resolution up to 4K Support PIP, POP etc up to 16 images on single monitor Preset Custom Layout Audio DE-embed，Audio and video synchronous switch Support RS-232, Network and IR remote
Retail price
0.0
元
Market price
0.0
元
Number of views:
1013
Product serial number
Quantity
-
+
Stock:
Category
BACK TO LIST
1
Product description
Parameters
Overview

Overview

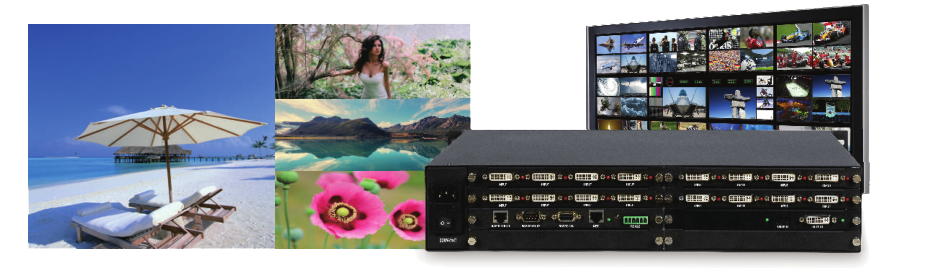

　　The 16*1 4K Multi Viewer support multiple sources display on one single 4K ultra-high resolution monitor, all the inputs can be set at any size and position through control software.

Feature

▲ Pure Hardware Architecture & Modular Design
▲ Input / Output signal format DVI, HDMI,
▲ 4, 8,12, 16 Numbers of Input Channels , resolution full HD1080P
▲ Single Output , Resolution up to 4K
▲ Support PIP, POP etc up to 16 images on single monitor
▲ Support windows moving, controlling size and position of each windows
▲ Input Channel Character Overlay, labeling on each open window
▲ Preset Custom Layout
▲ Audio DE-embed，Audio and video synchronous switch
▲ Support RS-232, Network and IR remote

Technical

Specifications

Item                                                                           Description



Commodity                                                                4K Multi Viewers
Chassis Size                                                               2U
Input Channel                                                            4, 8, 12, 16
Input Signal Format                                                   HDMI, DVI
Output Channel                                                         4K /1080P Output
Output Signal Format                                                HDMI, DVI
Resolution                                                                  UP to 4K (3840*2160 @ 30Hz)
Audio                                                                         Support



Power Supply                                                             AC 100-240 V
Operation System                                                      Windows 7, 8, 10
Warranty                                                                    3 Years
Operating Temperature                                             0-45 ℃
Storage Temperature                                                 -10-60 ℃
Relative Humidity                                                       5% to 90% non-condensing
Control                                                                       RS232 / ENTERNET PORT / IR
Rack Mount                                                               Yes



Model

                                                                                   4 HDMI / DVI Full HD1080P Input
4*1 Multi Viewer                                                        Analog Audio / Digital Audio (Embedded HDMI)
                                                                                   1 HDMI / DVI 4K 3840*2160@30Hz UHD Output
                                                                                   RS232, Enternet Port, IR



                                                                                   8 HDMI / DVI Full HD1080P Input
8*1 Multi Viewer                                                        Analog Audio / Digital Audio (Embedded HDMI)
                                                                                   1 HDMI / DVI 4K 3840*2160@30Hz UHD Output
                                                                                   RS232, Enternet Port, IR



                                                                                   12 HDMI / DVI Full HD1080P Input
12*1 Multi Viewer                                                      Analog Audio / Digital Audio (Embedded HDMI)
                                                                                   1 HDMI / DVI 4K 3840*2160@30Hz UHD Output
                                                                                   RS232, Enternet Port, IR



                                                                                   16 HDMI / DVI Full HD1080P Input
16*1 Multi Viewer                                                      Analog Audio / Digital Audio (Embedded HDMI)
                                                                                   1 HDMI / DVI 4K 3840*2160@30Hz UHD Output
                                                                                   RS232, Enternet Port, IR

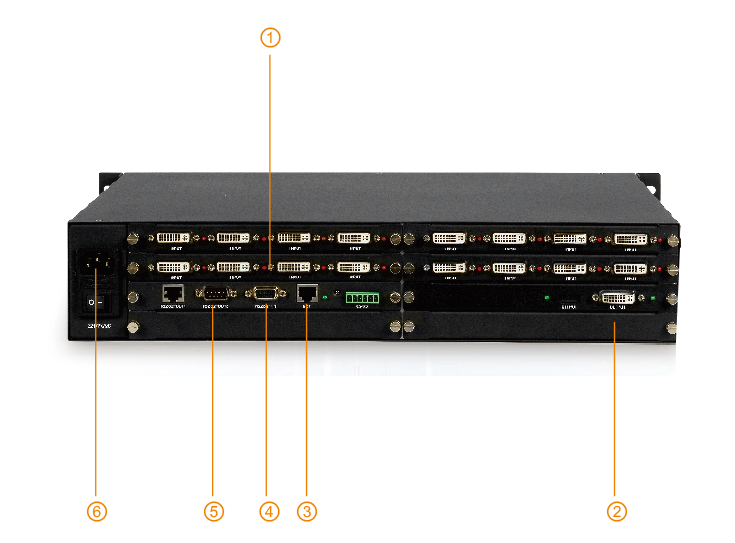

Panel Drawing

① Input Card
② Single Output
③ LAN : Connect to Network
④ RS232 IN : Connect to PC
⑤ RS232 Out
⑥ Power Supply

Case Study
