AV OVER IP

Key Features

H.265 Network Protocol, downward compatible with H.264 4K UHD Streaming, resolution up to 3840*2160@30Hz Maximum 16 windows simultaneously open per monitor Streaming Control — Unicast, multicast, and RTP over RTSP Over LAN Visualized Control GUI Support Matrix Switcher, Multi-Viewer and Video Wall Model
Retail price
0.0
元
Market price
0.0
元
Number of views:
1000
Product serial number
Quantity
-
+
Stock:
Category
BACK TO LIST
1
Product description
Parameters
Overview

Overview

AV OVER IP solution based on 4K UHD distributed node, encoder and decoder integrated devices. Video and audio shallow compression and distribution over an IP Network, point-to-point or over a network switch to extend video and audio signals in matrix switcher, multi-viewer and video wall model. H.265 protocol, downward compatible with H.264. 4K UHD Streaming, support the resolution of 3840*2160@30Hz.  16 windows signal simultaneously open per monitor.   Customized visual control system features powerful admin tools and easy use GUI.



Feature

▲ H.265 Network Protocol, downward compatible with H.264

▲ 4K UHD Streaming, resolution up to 3840*2160@30Hz

▲ Maximum 16 windows simultaneously open per monitor
▲ Streaming Control — Unicast, multicast, and RTP over RTSP

▲ Over LAN Visualized Control GUI
▲ Support Matrix Switcher, Multi-Viewer and Video Wall Model

Technical

Specifications

Item                                                                            Description



Commodity                                                                AV OVER IP



                                                                                   Input           HDMI 1.4 *1

                                                                                   Output        HDMI 1.4 *1

                                                                                   Audio          Phoenix Terminal * 2

AV OVER IP Encoder                                                  Control        1* RS232, 1*RS485. 1*IR, 1*IO
                                                                                   Network Interface       RJ45

                                                                                   Power Supply   DC12V2A



                                                                                    Output          HDMI 1.4 *1
AV OVER IP Decoder                                                   Input             HDMI 1.4*1

                                                                                    Audio             Phoenix Terminal *2

                                                                                    Control           1*RS232, 1*RS485, 1*IR, 1*IO

                                                                                    Network Interface   RJ45

                                                                                    Power Supply    DC12V2A



Resolution                                                                 Up to 3840*2160@30Hz
Audio                                                                         Phoenix Terminal *2
Power Supply                                                            DC12V2A
Warranty                                                                   3 Years
Operating Temperature                                            0-45 ℃
Storage Temperature                                                -10-60 ℃
Relative Humidity                                                      5% to 90% non-condensing
Control                                                                      RS232 / ENTERNET PORT
Rack Mount                                                               Yes



Model

                                                                                   DVI - D Input （HDMI/ DVI - I / VGA Model Available ）
                                                                                   Local loop Output ( HDMI )
AV OVER IP Encoder                                                  IP Stream Output (RJ45)
                                                                                   Analog Audio / Digital Audio (Embedded HDMI)
                                                                                   Transmission Network CAT X5,6.7
                                                                                   USB Type B



                                                                                   HDMI Output ( DVI - D Model Available）
AV OVER IP Decoder                                                 Analog Audio / Digital Audio (Embedded HDMI)
                                                                                   Transmission Network CAT X5,6.7

                                                                                   2 USB Type A



Diagram

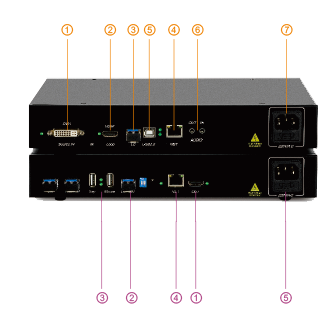

Panel Drawing

① DVI IN                             Video Input Port
② LOOP OUT                      HDMI Loop Out For Local Monitor
③ FIBER OUTPUT                Fiber Optical Output Port
④ NET PORT                       Transport Video/Audio Stream
⑤ USB PORT                       For KVM Control
⑥ AUDIO IN / OUT             Audio Port
⑦ POWER



① HDMI OUT                      Video Output Port
② FIBER INPUT                   Fiber Optical Input Port
③ USB PORT                       For KVM Control
④ NET PORT                       Reception Video/Audio Stream
⑤ POWER

Software &

Download

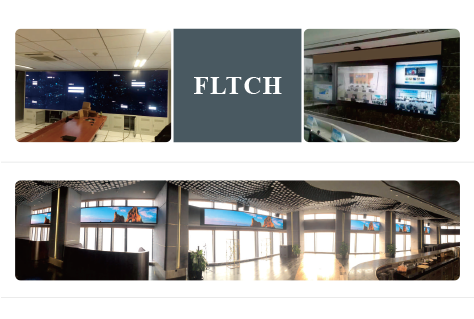

Case Study

Scan the QR code to read on your phone
We could not find any corresponding parameters, please add them to the properties table

Overview

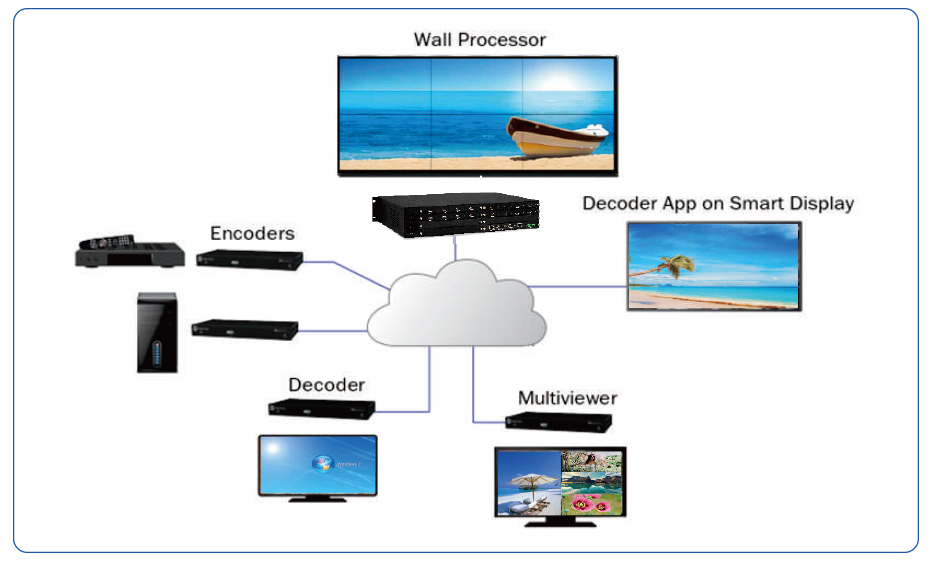

AV OVER IP supports video and audio distribution over an IP Network, point-to-point or over a network switch to extend video and audio signals in a matrix mode

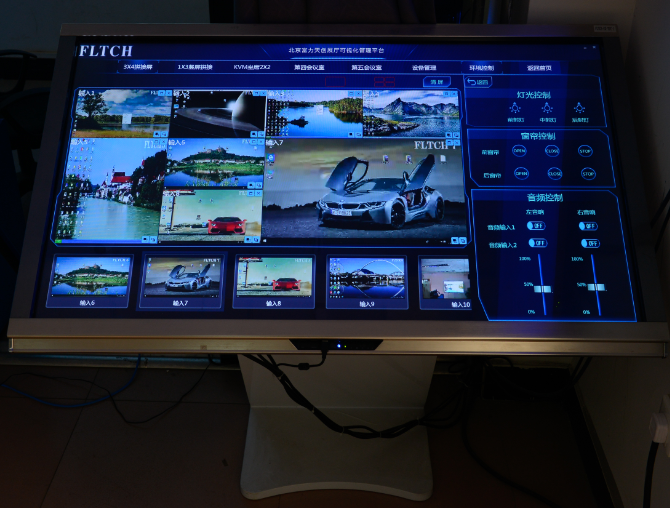

The visualization and extensible control system features powerful admin tools and easy to use GUI.

Point to Point Direct Connection with CAT5/6

Point to Multi- Point with CAT5/6 requires a Managed Network Switch

Matrix Function – with CAT 5/6 cable without any signal loss,add multiple Sources to multiple RX which links via LAN , to the Rx connected to the HD Monitors at different locations on the Network. Transporting Full HD 1080p video

The IR function on the TX / RX can be used send remotely IR commands to control the HDMI source device from any receiver location. The RS-232 on this device is designed to pass RS-232 signal to any compatible DB9 port to receive commands from the third party control system.

Support USB signal , which will be passed through with the CAT signal to control any peripheral device connected at the TX . For example a PC 100 meters away from the display can be controlled with a keyboard and mouse at the display side

Feature

▲ High Resolution Video Encoding and Compression
▲ Standard H.265 Network Protocol
▲ Streaming and Session Control — Unicast, multicast, and RTP over RTSP
▲ Over LAN Visualized GUI Control
▲ Support Matrix, Multi-Viewer, Video Wall Mode
▲ USB over IP supported for KVM application.
▲ Audio Capability
▲ Support IR, RS232 management and control

Technical

Specifications

Item                                                                            Description



Commodity                                                                AV OVER IP



                                                                                   DVI - D Input （HDMI/ DVI - I / VGA Model Available ）
                                                                                   Local loop Output ( HDMI )
AV OVER IP Encoder                                                  IP Stream Output (RJ45)
                                                                                   Analog Audio / Digital Audio (Embedded HDMI)
                                                                                   Transmission Network CAT X5,6.7
                                                                                   USB Type B



                                                                                   HDMI Output ( DVI - D Model Available）
AV OVER IP Decoder                                                 Analog Audio / Digital Audio (Embedded HDMI)
                                                                                   Transmission Network CAT X5,6.7

                                                                                   2 USB Type A



Resolution                                                                 Up to 1920*1 @60Hz
Audio                                                                         Audio Analog Audio / Digital Audio (Embedded HDMI)
Power Supply                                                            AC 100-200V
Warranty                                                                   3 Years
Operating Temperature                                            0-45 ℃
Storage Temperature                                                -10-60 ℃
Relative Humidity                                                      5% to 90% non-condensing
Control                                                                      RS232 / ENTERNET PORT
Rack Mount                                                               Yes



Model

                                                                                   DVI - D Input （HDMI/ DVI - I / VGA Model Available ）
                                                                                   Local loop Output ( HDMI )
AV OVER IP Encoder                                                  IP Stream Output (RJ45)
                                                                                   Analog Audio / Digital Audio (Embedded HDMI)
                                                                                   Transmission Network CAT X5,6.7
                                                                                   USB Type B



                                                                                   HDMI Output ( DVI - D Model Available）
AV OVER IP Decoder                                                 Analog Audio / Digital Audio (Embedded HDMI)
                                                                                   Transmission Network CAT X5,6.7

                                                                                   2 USB Type A



Diagram

Panel Drawing

① DVI IN                             Video Input Port
② LOOP OUT                      HDMI Loop Out For Local Monitor
③ FIBER OUTPUT                Fiber Optical Output Port
④ NET PORT                       Transport Video/Audio Stream
⑤ USB PORT                       For KVM Control
⑥ AUDIO IN / OUT             Audio Port
⑦ POWER



① HDMI OUT                      Video Output Port
② FIBER INPUT                   Fiber Optical Input Port
③ USB PORT                       For KVM Control
④ NET PORT                       Reception Video/Audio Stream
⑤ POWER

Software &

Download

Case Study
